TRABANT 601
elektronikus Hall jeladós komplett gyújtásalaplap
A gyújtásalaplap magában foglalja a teljesítmény-végfokot, így nincs külön végfok-modul ("fekete doboz")
Beszerelés:

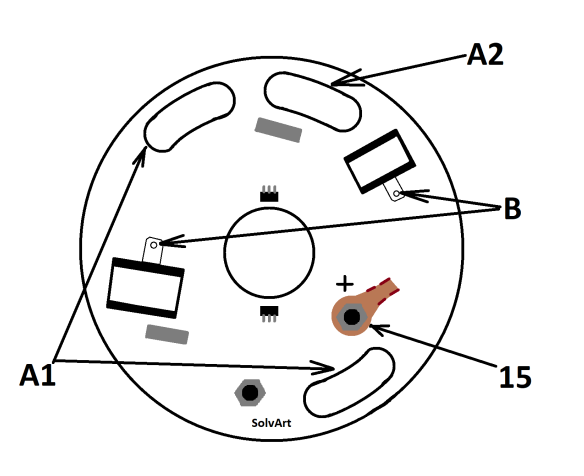

A megszakítós alaplapot ki kell szerelni. Az elektronikus alaplapot úgy kell beszerelni, hogy a csatlakozó csonkok kifelé álljanak. Az előgyújtás állító hornyok (nyíllal az „A1” jelöli – lásd lentebb) és a pozicionáló horony (nyíllal az „A2” jelöli – lásd lentebb) egyértelműen meghatározzák az alaplap helyzetét.
Tűzze rá a kábelsarukat a csúszóérintkezőkre. (nyíllal a „B” jelöli – lásd lentebb)
A lejövő kábel mellett vezessen le Ø 0,5-1,0 mm2 vezetéken gyújtásáramot (bármelyik trafó 15-ös pontjáról) az alaplap Ø 4 mm-es menetes orsójára (nyíllal a „15” jelöli – lásd lentebb). A vezetéket szigetelőszalaggal vagy kötegelővel erősítse a kábelhez.

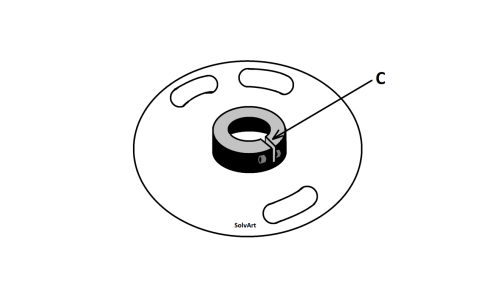

A mellékelt műanyaggyűrűt tolja rá az excentrikus tengelyre úgy, hogy a hasíték kifelé nézzen (nyíllal a „C” jelöli – lásd lentebb). A hasítéknak a tengely szimmetriasíkjába a vastagabb oldalra kell. A gyűrű az excentrikus tengelyre nézve alakzáró, ezért másképpen nem is lehet rátolni.
FONTOS! A gyűrűt addig nyomja fel a tengelyre, hogy ne érjen hozzá az alaplaphoz és kb. 1.2-1.8 mm légrés legyen közöttük. A légrés nagyságának beállításához használja a gyűrű mellé adott apró műanyag vagy gumi darabkát, melyet a beállításhoz helyezzen a gyűrű alá (a beállítást követően távolítsa el az apró műanyag vagy gumi darabkát). Kiemelten kritikus a légrés nagyságának megfelelő beállítása.
Az excentrikus tengelynek kb. 0,5-0,8 mm kotyogása van hosszirányban, ez természetes, de ennél nagyobb nem lehet. (Ellenkező esetben megfelelő alátét kell a hatlapfejű rögzítő csavar alá.) Ezután imbuszkulccsal szorítsa rá a gyűrűt a tengelyre. Csak annyira kell meghúzni a csavart, hogy a gyűrű biztosan szoruljon. Túlhúzni nem szabad, mert a műanyag megrepedhet! Ha a műanyag gyűrűt bármi okból el kell távolítani, a hasíték enyhe szétfeszítésével (pl csavarhúzóval) könnyen lehúzható
Az előgyújtást stroboszkóppal vagy próbalámpával és indikátorórával lehet beállítani valamelyik hengerre (0° azaz felső holtpont). A másik az alaplap pontos geometriája miatt ugyanannyira adódik, ezért ezt külön nem kell és nem is lehet állítani.
Ha a motort kézzel forgatja át (próbalámpás beállítás) vegye figyelembe hogy az elektronika csak egy teljes körülfordulás után dolgozik. Mindig forgás irányba tekerje a motort, visszafelé sohasem, mert akkor hamis értékre állítja.
Mivel az alaplap a rögzítő csavarokon keresztül kap testet, az előgyújtás változtatásánál előbb mindig kapcsolja le a gyújtást, ez elektronika megóvása érdekében. Az előgyújtást befolyásolja még a gyűrű holtjátéka (meglazított állapotban). Forgásirányba mozgatva nő, visszafelé csökkenthető az előgyújtás.
Beállítás közben óvja az alaplaplapot a mechanikai sérüléstől.
A gyújtótrafók változatlan a helyükön maradnak. Az elektronikához csak a normál, egyébként a megszakítós rendszerűhöz használatos trafók alkalmazhatóak. Nagy teljesítményű "tranzisztoros" trafók alkalmazása tilos és az abból adódó meghibásodásra a garancia nem érvényesíthető.
Ügyeljen, hogy a gyújtás álló motornál ne maradjon bekapcsolva, mert ez az elektronika és a gyújtótrafók túlmelegedését és esetleges meghibásodását okozhatja .
Ajánlatos a gyújtókábelek átvizsgálása is. A gyújtókábel akkor megfelelő, ha méréssel az ellenállása pipával együtt 5-10 kΩ között van. Így biztosak lehetünk abba, hogy a kábel nem szakadt és az ellenállás sincs kiiktatva vagy áthidalva. A zavarszűrő-csillapító ellenállás hiánya minden elektronikus rendszerben így a gyújtásban is zavarokat, esetleg meghibásodást okozhat.
