Univerzális dinamós feszültség szabályzó 6V szigorúan negatív testelésű motorkerékpár használható, például:
- Jawa Czetka
- MZ (ET/TS)
- IZS
- Ural
- Dnepr
A DF(-) vagy a DF(+) kimenetből értelemszerűen egy adott esetben csak az egyiket használjuk (attól függően, hogy negatív vagy pozitív szabályozású a rendszer). A helytelen bekötés tönkre teszi a szabályzót.

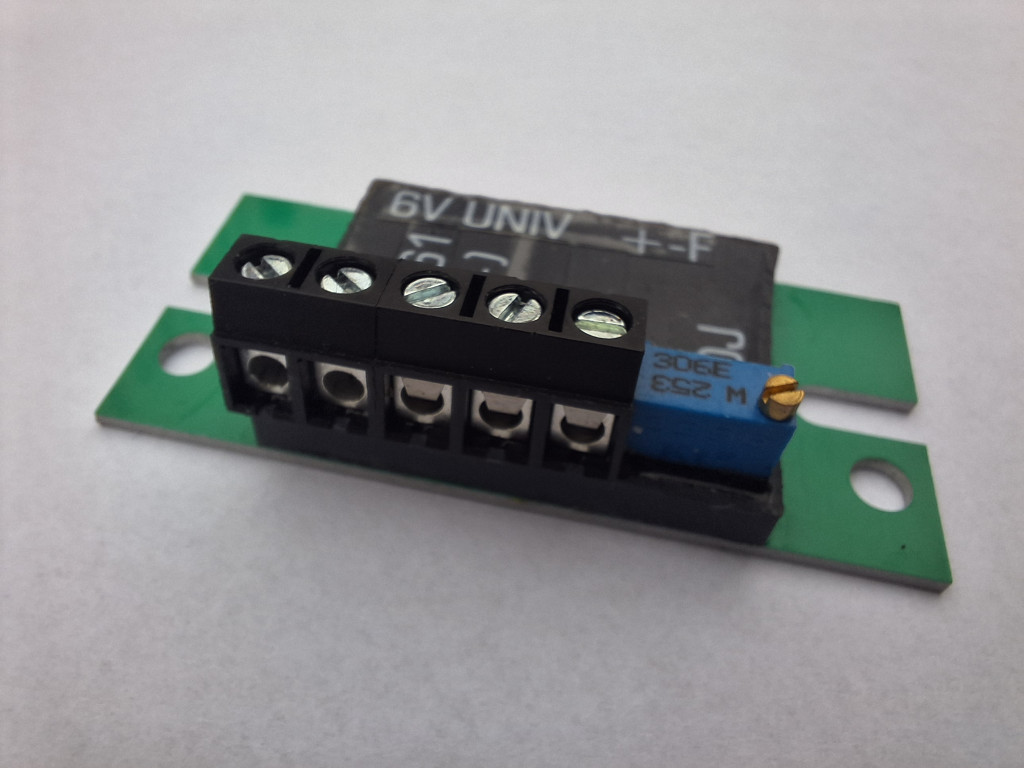

A dinamós fesz szabályzó 6 voltos (6V) rendszeren működik. A szabályzó 7.2V-ra van beállítva. A sorkapocs melletti trimmer potméterrel ez az érték finoman elhangolható.
A sorkapocs max 2,5 mm2 sodrott (blankolt) vezetéket tud befogadni. Ha 2,5 mm2 vezeték bedugása nehezen megy, akkor az elemi szálakat (a blankolt vezetéket) enyhén megsodorva (hogy összetartó legyen) egyszerűbb beledugni. Ha így is akad, akkor 4-5 elemi szál csípőfogóval eltávolítható, hogy könnyebb legyen a bedugás.
A magyar nyelvű bekötési rajzok megtekintéséhez kattints lentebb a "Beszerelési útmutató" részre.
A feszültségszabályzó kimenetei:
| D+ / 61 |
forgórész kefe kimenet/kontroll |
| B+ |
akkumulátor +6V |
| D- |
negatív |
| DF(-) |
gerjesztés negatív szabályzású rendszerhez |
| DF(+) |
gerjesztés pozitív szabályzású rendszerhez |
Ha nem vagy biztos benne, hogy ilyenre van szükséged, akkor írj az info@szabalyzo.hu -ra és felvesszük veled a kapcsolatot.
