A motorkerékpár feszültségszabályzónk további előnyei:
A pozitív hídágban alacsonyabb veszteségű Schottky-diódák dolgoznak, hogy az egyenirányítási ciklusban a diódák vesztesége is csökkenjen.

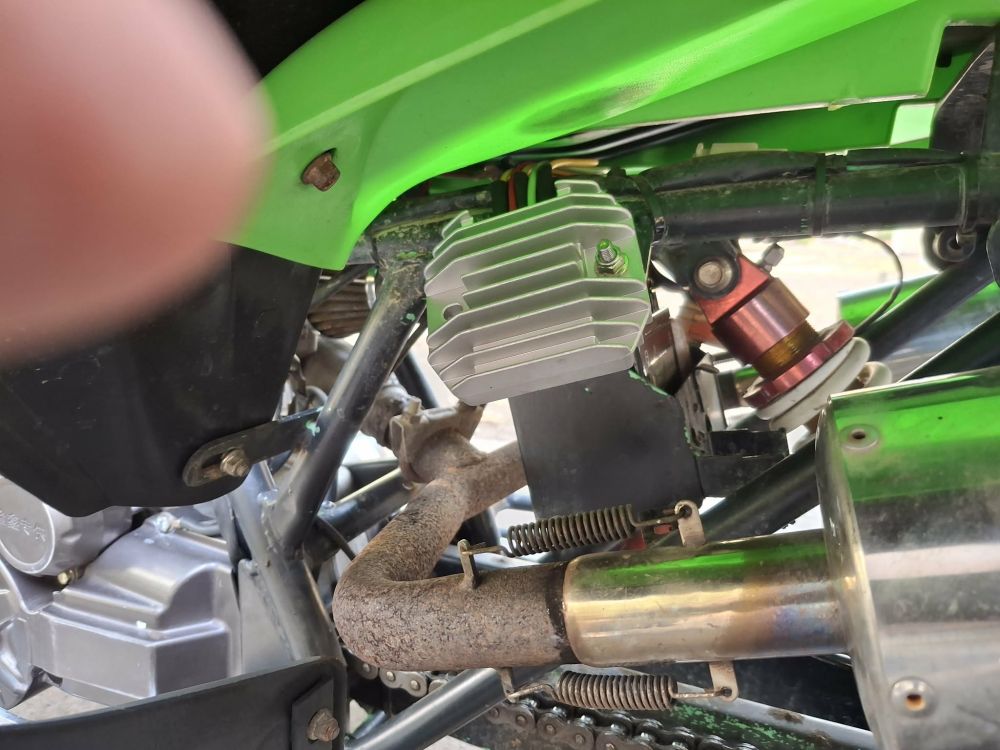

A nagy bordafelületnek köszönhetően ott is használható, ahol a menetszél hűtése korlátozott (pl.: idom alatt).
A műgyanta kiöntés miatt a tokozás teljesen vízhatlan, azonban szélsőséges esetek kerülendők (pl.: nagynyomású gőzborotvával történő mosás).
Paraméterei:
- Méretek: 90 x 78 x 28 mm
- Felfogatási táv: min: 66 mm, max 69 mm
- Vezetékhossz: kb. 25 cm

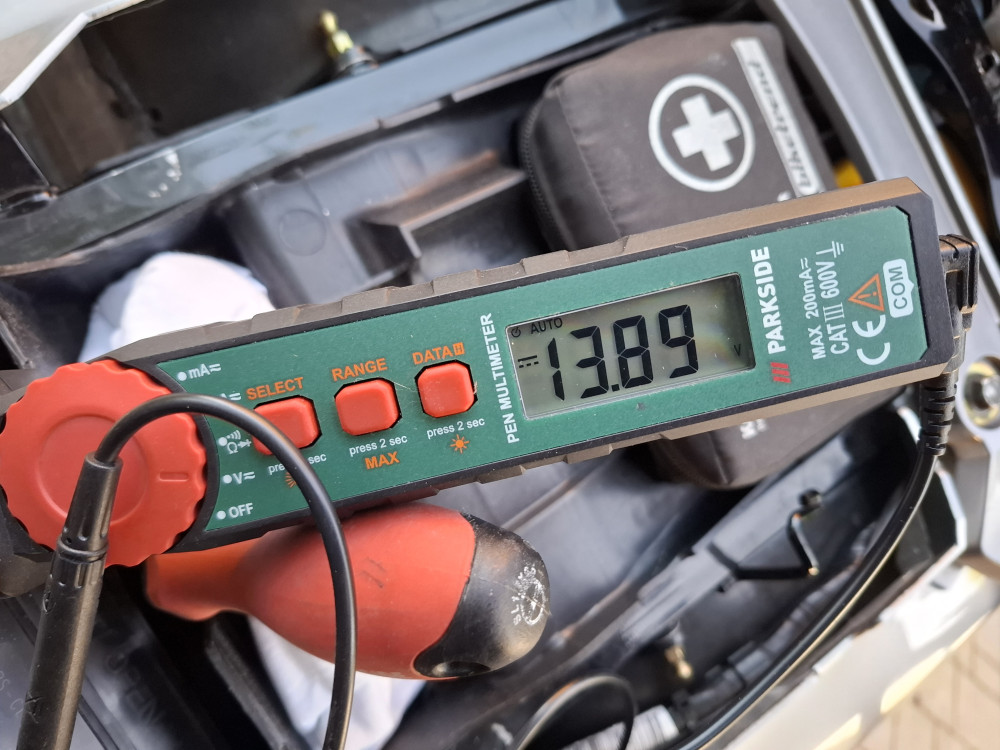

A feszültségszabályzó 12 voltos (12V) rendszeren működik. A szabályzóban beállított töltőfeszültség 14,4V - 14,5V amely (a vezetékrendszerben lévő veszteségektől és a fogyasztók összteljesítményétől függően) ennél 0,2V - 0,5V-tal kevesebb feszültség lesz mérhető az akkumulátornál.
A szabályzó sönt szabályozással (söntöléssel) szabályoz. A háromfázisú generátoroknál ez a jellemző szabályzási mechanizmus. Részletesebben itt tudsz olvasni erről.
5 vagy 7 vezetékes típus:
| 5 vezetékes |
7 vezetékes |
| 3 (sárga) fázis vezeték (3 x 2,5mm2) |
3 (sárga) fázis vezeték (3 x 2,5mm2) |
| 1 (piros) pozitív vezeték (1 x 2,5mm2) |
2 (piros) pozitív vezeték (2 x 1,5mm2) |
| 1 (zöld) negatív vezeték (1 x 2,5mm2) |
2 (zöld) negatív vezeték (2 x 1,5mm2) |
Zárójelben az adott vezeték keresztmetszete
Mint látható, a két típus között a különbség, hogy az áramkivezetések (a pozitív és a negatív vezetékek) a 7 vezetékes esetében duplázottak. Egyes motoroknál (jellemzően a nagyobb teljesítményű generátorral ellátott motorkerékpárok esetében) a gyártók arra törekszenek, hogy a töltőáram-vezetékek és a csatlakozók egyenkénti terhelése kisebb legyen.
Emellett előfordulnak 6 és 8 vezetékes típusok, melyeknél egy vékonyabb barna vagy fekete színű vezeték - úgynevezett kapcsolt pozitív vezeték - is csatlakozik a motorkerékpárhoz. Ebben az esetben is kompatibilis a mi fesszabályzónk. Erről részletesebben a GYIK 8. pontjában olvashatsz.
Emellett előfordulhat, hogy a régi feszültségszabályzód 4 vezetékkel volt bekötve (azaz negatív vezeték nélkül kapcsolódott a motorkerékpárhoz). Ebben az esetben is kompatibilis a mi termékünk. Erről részletesebben a GYIK 9. pontjában olvashatsz.

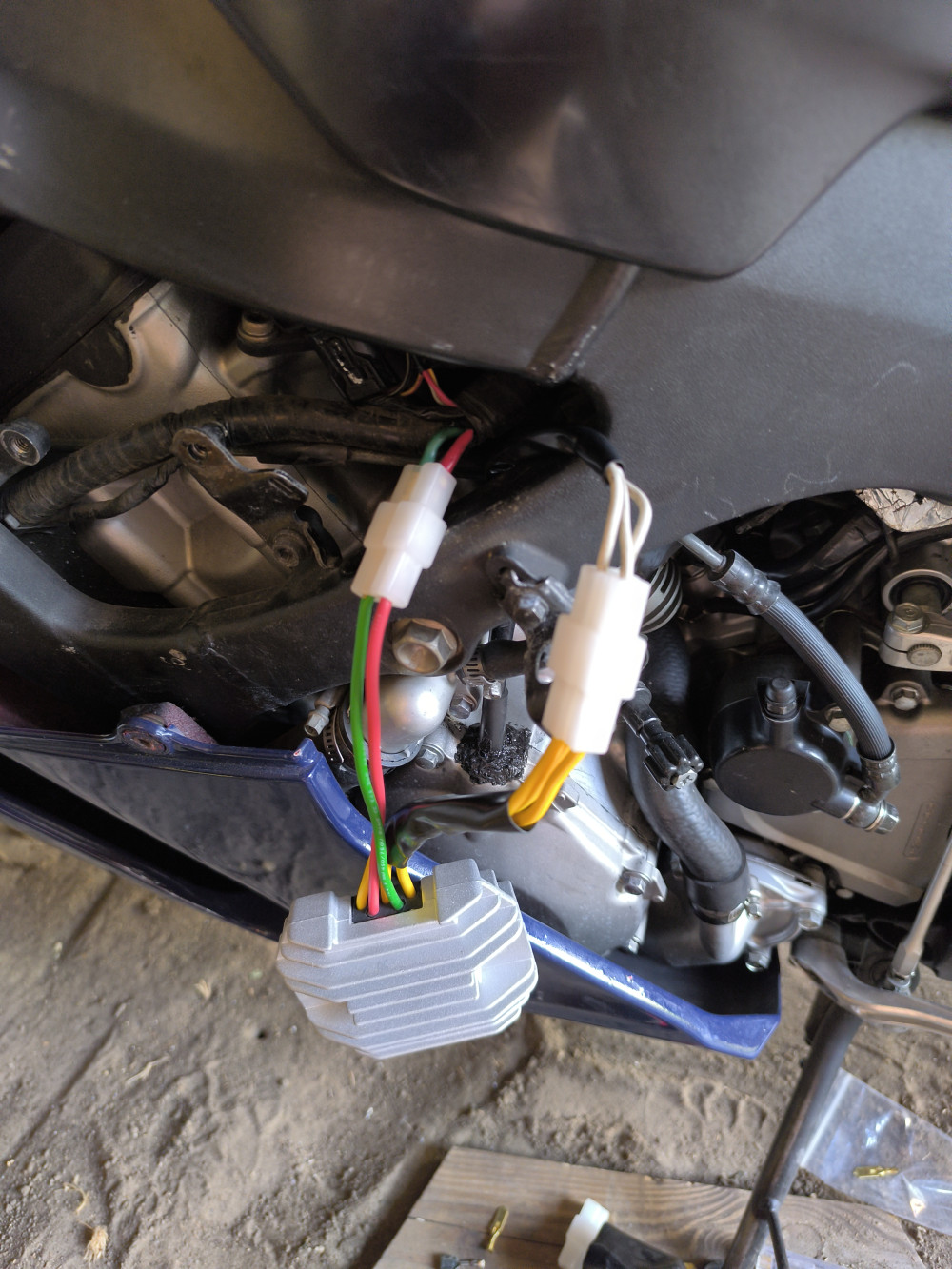

A feszültség szabályzó bekötése egyszerű, de minimális hozzáértést igényel:
A feszültségszabályzónk beszerelési útmutatóját online is megtekintheted.
A feszültség szabályzónkból nagyon sokat vittek Honda, Suzuki, Yamaha motorokhoz, de a többi márkával is kompatibilis (Kawasaki, BMW, Piaggo, Aprilia, Triumph stb.)
Az alábbi kompatibilis listán meg tudod nézni, hogy eddig milyen motorokhoz vittek. Szeretnénk hangsúlyozni, hogyha egy típus nincs fent a listán, de háromfázisú mágneses gerjesztésű generátorral működik, akkor jó lesz hozzá. Ha nem vagy biztos benne, hogy a te motorkerékpároddal kompatibilis, akkor írj ránk Facebookon: https://www.facebook.com/szabalyzo.hu vagy keress meg minket emailben: info@szabalyzo.hu
Márka gyorskattintó:
Sokat visznek Aprilia Pegaso 650-hez feszültségszabályzónak. De az Aprilia RSV 1000 –hez, az ETV 1000 Caponord –hoz is és Tuono 1000 –hez is gyakran kötik be a szabályzónkat. Visszajelzések alapján a felfogatási pont is tökéletesen stimmelni szokott.
| Márka és típus |
Megjegyzés |
|
Aprilia Atlantic 125
|
|
|
Aprilia Atlantic 500 Sprint
|
|
|
Aprilia ETV 1000 Caponord, Rally
|
|
|
Aprilia Leonardo 125
|
|
|
Aprilia Pegaso 650
|
Háromfázisú szabályzó jó hozzá. Beszerelésnél ellenőrizd a vezetékeket multiméterrel, mert a gyári vezeték színezése nem egyezik a szabályzónkkal! Lásd részletesebben ebben a blogcikkünkben. |
|
Aprilia Pegaso Strada 650
|
Háromfázisú szabályzó jó hozzá. Beszerelésnél ellenőrizd a vezetékeket multiméterrel, mert a gyári vezeték színezése nem egyezik a szabályzónkkal! Lásd részletesebben ebben a blogcikkünkben. |
|
Aprilia RST1000 Futura
|
|
| Aprilia RSV1000 |
|
|
Aprilia Scarabeo 250
|
|
|
Aprilia Scarabeo 400ie
|
|
|
Aprilia Scarabeo 500
|
|
|
Aprilia Shiver 750 SL
|
|
|
Aprilia SL 1000 Falco
|
|
|
Aprilia Sportcity 125
|
|
|
Aprilia Sportcity 200
|
|
|
Aprilia Sportcity 250ie
|
|
|
Aprilia Tuono 1000
|
|
| Márka és típus |
Megjegyzés |
| Arctic Cat 375 |
|
Arctic Cat 400 |
|
| Arctic Cat 500 |
|
BMW motorok esetében legtöbbször a BMW F650 feszültségszabályzónak szoktátok vinni.
| Márka és típus |
Megjegyzés |
BMW F650 |
Háromfázisú szabályzó jó hozzá. Beszerelésnél ellenőrizd a vezetékeket multiméterrel, mert a gyári vezeték színezése nem egyezik a szabályzónkkal (motor oldal felőli zöld vezeték jellemzően nem a negatív!) Lásd részletesebben ebben a blogcikkünkben. |
| BMW G450X |
|
| Márka és típus |
Megjegyzés |
|
Bombardier DS 650 Baja
|
|
|
Bombardier Outlander 400 4x4
|
|
Cagiva motoroknál érdemes megbizonyosodni, hogy hány fázisú a generátor, mert gyakran egyfázisú szabályzó szokott kelleni.
| Márka és típus |
Megjegyzés |
| Cagiva Elefant 650 |
Egyfázisú feszültségszabályzó kell hozzá
|
Cagiva Elefant 750 |
Egyfázisú feszültségszabályzó kell hozzá
|
|
Cagiva Raptor 1000
|
|
| Márka és típus |
Megjegyzés |
Derbi Senda 50 |
Nem kompatibilis
|
Ducati márka esetében minden típushoz szoktatok feszszabályzót rendelni. Az ST (Sport Touring) típus esetében rendelés előtt mindenképp ellenőrizd a generátort (hogy milyen szabályzót rendelj), mert már találkoztunk egyfázisú és háromfázisú generátorral is.
| Márka és típus |
Megjegyzés |
| Ducati 848 |
|
|
Ducati Monster 620ie
|
|
|
Ducati Monster 695
|
|
|
Ducati Monster 696
|
|
|
Ducati Monster 750
|
|
|
Ducati Monster 900 ie
|
|
|
Ducati Monster S4
|
|
| Ducati ST2 |
Mindenképp ellenőrizd, évjárattól függően egyfázisú vagy háromfázisú
|
| Ducati ST3 |
Mindenképp ellenőrizd, évjárattól függően egyfázisú vagy háromfázisú
|
| Ducati ST4 |
Mindenképp ellenőrizd, évjárattól függően egyfázisú vagy háromfázisú
|
|
Ducati Streetfigter 1098s
|
|
| Márka és típus |
Megjegyzés |
|
Gilera 250 Skuter
|
|
|
Gilera 500 Skuter
|
|
| Gilera GP 800 |
|
| Gilera Runner |
Nem kompatibilis
|
Honda motorkerékpárhoz szoktátok az egyik legtöbbször rendelni. Tényleg a teljesség igénye nélkül leggyakrabban a a feszültség szabályzót a Honda XL1000 Varadero, VFR 750 és VFR 800 illetve Honda CBR 600 típusokhoz szoktátok rendelni. A felfogatás típustól függően változó, visszajelzéseitek szerint Honda CB 600 Hornet esetében előfordult, hogy a rögzítés körülményesebb volt.
| Márka és típus |
Megjegyzés |
|
Honda CB 1000 Bigone
|
|
| Honda CB 1300 |
|
| Honda CB 250 |
|
|
Honda CB 400 SF
|
|
| Honda CB 500 |
Mindenképp ellenőrizd, évjárattól függően egyfázisú vagy háromfázisú
|
|
Honda CB 600 (Hornet)
|
|
| Honda CB 650 |
Elektromágneses gerjesztésû
|
| Honda CB 650 C |
Elektromágneses gerjesztésû
|
| Honda CB 650 Night Hawk |
Elektromágneses gerjesztésû
|
| Honda CB 650 SC |
Elektromágneses gerjesztésû
|
| Honda CB 650 Z |
Elektromágneses gerjesztésû
|
| Honda CB 700 SC |
Elektromágneses gerjesztésû
|
| Honda CB 750 F |
Elektromágneses gerjesztésû
|
| Honda CB 750 F2 |
Elektromágneses gerjesztésû
|
| Honda CB 750 Nighthawk |
Elektromágneses gerjesztésû
|
| Honda CB 750 SC |
Elektromágneses gerjesztésû
|
|
Honda CB 900 F Hornet
|
|
|
Honda CBF 1000
|
|
| Honda CBF 500 |
|
| Honda CBF 600 |
|
| Honda CBR 1000 F |
Elektromágneses gerjesztésû
|
|
Honda CBR 1000 RR
|
|
|
Honda CBR 1000 XX
|
|
|
Honda CBR 1100 XX
|
|
|
Honda CBR 600
|
|
| Honda CBR 900 |
|
|
Honda CBR 919 RR fireblade
|
|
| Honda CBR 929 |
|
| Honda CBR 954 |
|
| Honda CBX 400 |
Elektromágneses gerjesztésû
|
| Honda CBX 400F |
Elektromágneses gerjesztésû
|
| Honda CG 125 |
|
| Honda CLR 125 |
|
| Honda CX 500 |
|
|
Honda FES 250 Foresight
|
|
| Honda FMX 650 |
|
|
Honda Goldwing GL 1000
|
|
|
Honda Goldwing GL 1100
|
|
|
Honda Goldwing GL 1200
|
|
| Honda GS 500 |
|
|
Honda NT 650 V Deauville
|
|
|
Honda NT 700 V Deauville
|
|
| Honda NTV 650 |
|
|
Honda NX 650 Dominator
|
|
|
Honda Silver Wing 600
|
|
| Honda ST 1100 |
Elektromágneses gerjesztésû
|
|
Honda VF 700 C Super Magna
|
|
|
Honda VFR 400 R
|
|
| Honda VFR 750 |
|
| Honda VFR 800 |
|
|
Honda VFR 800 FI
|
|
| Honda VT 250 |
|
|
Honda VT 600 Shadow
|
|
|
Honda VT 750 C
|
|
|
Honda VTR 1000
|
|
| Honda VTR 800 |
|
|
Honda XL 1000 V Varadero
|
|
| Honda XL 600 V |
|
|
Honda XL 600 V Transalp
|
|
| Honda XL 650 |
|
|
Honda XL 650 V Transalp
|
|
|
Honda XL 700 V Transalp
|
|
|
Honda XRV 750 Africa Twin
|
|
|
Honda Steed NV 400
|
|
Hyosung motorkerékpárnál a legtöbbször a GT 650 típushoz szoktátok rendelni a feszültség szabályzónkat.
| Márka és típus |
Megjegyzés |
| Hyosung 250 |
|
|
Hyosung GT 650
|
|
|
Hyosung GV 650
|
|
|
Hyosung GV 700
|
|
Legtöbbször a fesz szabályzót a Kawasaki VN900 -hoz, illetve a Kawasaki ER 5 –höz szoktátok vinni a szabályzókat.
| Márka és típus |
Megjegyzés |
| Kawasaki ER-5 |
|
|
Kawasaki ER-6F
|
|
|
Kawasaki ER-6N
|
|
|
Kawasaki GPZ 500 S
|
|
|
Kawasaki KLE 500
|
|
|
Kawasaki KZ 550
|
|
|
Kawasaki Ninja ZX-12R
|
|
|
Kawasaki Ninja ZX-6R
|
|
|
Kawasaki Ninja ZX-9
|
|
|
Kawasaki Ninja ZX-9R
|
|
|
Kawasaki Versys 650
|
|
|
Kawasaki VN 900
|
|
| Kawasaki Z 750 |
|
|
Kawasaki ZX 600
|
|
|
Kawasaki ZX-10R
|
|
|
Kawasaki ZXR 400
|
|
|
Kawasaki ZZR 250
|
|
|
Kawasaki ZZR 400
|
|
|
Kawasaki ZZR 600
|
|
Mind a KTM 950 és mind a KTM 990 –hez is nagyon gyakran szoktátok rendelni a fesz szabályzót, nagyjából azonos megoszlással.
| Márka és típus |
Megjegyzés |
|
KTM 950
|
Előfordul, hogy nincs negatív vezeték és a szabályzónk negatív vezetékezését külön kell testelni, lásd GYIK 9. pontja |
|
KTM 990
|
Előfordul, hogy nincs negatív vezeték és a szabályzónk negatív vezetékezését külön kell testelni, lásd GYIK 9. pontja
|
Kymco motorkerékpár esetében ritkán szokott kelleni a szabályzó.
| Márka és típus |
Megjegyzés |
|
Kymco Downtown 125
|
|
|
Kymco Downtown 200
|
|
|
Kymco Downtown 300
|
|
|
Kymco People S 125
|
|
|
Kymco People S 200
|
|
|
Kymco People S 250
|
|
|
Kymco People S 300
|
|
|
Kymco Quannon 150
|
|
|
Kymco Venox 250
|
|
|
Kymco Xciting 500i
|
|
|
Kymco Xciting 500R
|
|
| Márka és típus |
Megjegyzés |
| Moto Guzzi California III |
Egyfázisú feszültségszabályzó kell hozzá
|
| Márka és típus |
Megjegyzés |
|
Moto Morini 1200 Sport
|
|
|
Moto Morini Corsaro 1200
|
|
Piaggio motorkerékpár esetében ritkán szokott kelleni a szabályzó.
| Márka és típus |
Megjegyzés |
|
Piaggio Beverly 400
|
|
|
Piaggio Liberty 200
|
|
|
Piaggio x7 EVO 125
|
|
Suzuki motorkerékpárhoz szoktatok még sokszor rendelni. A feszültség szabályzót főleg a Suzuki GSX R 600, illetve Suzuki SV 650 motorokhoz, továbbá a Burgman és Suzuki DL 1000-hez szoktátok beszerelni. Visszajelzéseitek szerint a felfogatás gond nélkül szokott stimmelni.
| Márka és típus |
Megjegyzés |
|
Suzuki Burgman 250
|
|
|
Suzuki Burgman 400
|
|
|
Suzuki Burgman 650
|
|
| Suzuki DL 1000 |
|
|
Suzuki DL 650 V-Storm
|
|
|
Suzuki DRZ 400
|
|
|
Suzuki Epicuro 150
|
|
|
Suzuki Freewind 650
|
|
| Suzuki GN 250 |
|
| Suzuki GS 1000 |
|
| Suzuki GS 1100 |
|
| Suzuki GS 450 |
|
| Suzuki GS 500 |
|
| Suzuki GS 650 |
|
|
Suzuki GSX 1100 F
|
|
|
Suzuki GSX 1300R Hayabusa
|
|
|
Suzuki GSX 650 F
|
|
|
Suzuki GSX-R 1000
|
|
|
Suzuki GSX-R 600
|
|
|
Suzuki GSX-R 750
|
|
|
Suzuki Skywave 400
|
|
| Suzuki SV 1000 |
|
| Suzuki SV 650 |
|
|
Suzuki TL 1000 R
|
|
|
Suzuki VL 1500 Intruder
|
|
|
Suzuki VS 800 Intruder
|
|
|
Suzuki VZ 800 Marauder
|
|
| Suzuki XF 650 |
|
|
Suzuki GSX 400 F
|
|
Triumph motorokhoz ritkábban szoktak vissza szabályzót, akkor jellemzően a Triumph Speed Triple -höz viszitek a feszszabályzót típushoz.
| Márka és típus |
Megjegyzés |
|
Triumph 675 Daytona
|
|
|
Triumph Speed Triple 1050
|
|
|
Triumph Speed Triple 955i
|
|
| Triumph TT 600 |
|
Yamaha motorokhoz viszonylag sokszor szoktak rendelni fesszabályzót, főleg a Yamaha Dragstar és Virago szériákhoz. Emellett a Yamaha FZS 1000 típushoz szoktak még többször rendelni. Visszajelzéseitek szerint típusonként változik, hogy a felfogatás jó helyre esik, pl.: Yamaha XJ 600 Diversion –nél egyezik a felfogatási pont, míg XV 500 L esetében sajnos körülményesebb a felszerelése.
| Márka és típus |
Megjegyzés |
|
Yamaha FJR 1300
|
|
|
Yamaha FZ6 S2 Fazer
|
|
| Yamaha FZ6-N |
|
|
Yamaha FZR 600
|
|
|
Yamaha FZS 1000
|
|
|
Yamaha FZS 600
|
|
|
Yamaha NXC 125
|
|
| Yamaha R6 |
|
|
Yamaha TDM9 00
|
|
|
Yamaha TMAX 500
|
|
|
Yamaha TMAX 550
|
|
| Yamaha WR 450 F |
Egyfázisú feszültségszabályzó kell hozzá
|
|
Yamaha XC 125 Cygnus
|
|
|
Yamaha XJ 600 Diversion
|
|
| Yamaha XT 600 |
|
| Yamaha XT 660 |
|
|
Yamaha XTZ 660
|
|
|
Yamaha XV 1100 Virago
|
|
|
Yamaha XV 1600 Wild Star
|
|
| Yamaha XV 250 |
|
|
Yamaha XV 535 Virago
|
Előfordul, hogy nincs negatív vezeték és a szabályzónk negatív vezetékezését külön kell testelni, lásd GYIK 9. pontja |
|
Yamaha XV 750 Virago
|
|
|
Yamaha XVS 1100 Dragstar
|
|
|
Yamaha XVS 650 Dragstar
|
|
|
Yamaha YZF 600 R Thundercat
|
|
| Yamaha YZF R6 |
|
